Кабельные лотки

Кабельные лотки – это электромонтажные изделия, используемые для изготовления трасс, систем подвесных каналов, в которых прокладываются силовые и слаботочные сети: электрические, компьютерные, телефонные, системы видеонаблюдения. Лотки для кабеля представляют собой металлический профиль или короб, полый внутри, в который укладываются сети, и крышки. Лотки изготавливаются с разными размерами секций. Монтируются в подвесных потолках, фальш-полах.

Ни одно современное здание не обходится без прокладки кабельных трасс. Возросшие нагрузка, высокая стоимость инженерных сетей, условия монтажа, эксплуатации, безопасности определяют необходимость соответствия лотков современным требованиям.
Кабельные лотки должны обладать следующими характеристиками:

  •  высокая прочность,
  •  устойчивость к весовым нагрузкам,
  •  простота монтажа, обслуживания,
  •  долговечность,
  •  устойчивость к коррозии.

Всем перечисленным требованиям соответствуют кабельные лотки, изготовленные из металла. Для производства металлических лотков для кабеля используется сталь, оцинкованная по методу Сендзимира.

В зависимости от вида кабеля, его количества и размера, условий эксплуатации и окружающей среды, параметров прочности кабельной трассы подбирается тип металлических кабельных лотков:

  • лоток перфорированный,
  • лоток неперфорированный,
  • лоток проволочный,
  • лоток лестничный.

Лоток кабельный металлический

Неперфорированные лотки

Перфорированные лотки

Проволочные лотки

Лестничные лотки

В наличии монтажные и крепежные аксессуары для кабельных лотков металлических (соединители, разъединители, ответвления, боковые отводы и т.д.). Большой выбор типоразмеров лотков для кабеля (от 50 мм до 600 мм).

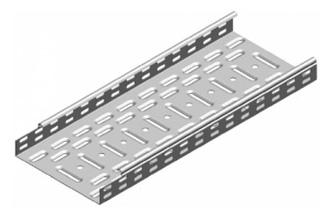

Лоток перфорированный

Лоток перфорированный, кроме отверстий для крепления, имеет еще и перфорацию по бортам и дну изделия. Крышка лотка для кабеля выполняется без перфорации. Дополнительные отверстия снижают прочность лотка (по сравнению с неперфорированным), уменьшают допустимую общую нагрузку кабельных трасс, но при этом обеспечивают его вентиляцию. Благодаря перфорации внутри лотка при перепадах температуры не скапливается конденсат.



Кабельный лоток перфорированный: параметры

Длина (L)

3м (стандартная)

Ширина основания (n)

50 – 600мм

Высота борта (H)

50 – 250мм

Толщина металла (S)

от 0,55мм до 2,5мм

Материал

Оцинкованная сталь по методу Сендзимира (горячее цинкование с толщиной покрытия 19-23 мкм, массой 235-275 г/кв.м)

Варианты исполнения

С замком в стандартном исполнении, без замка или с увеличенным замком – изготовление под заказ

Тип соединения лотков

Внахлёст «папа-мама» (быстрый монтаж)

Климатическое исполнение

У3, УТ2,5, УХЛ 2,5

Климатическое использование

Классы С1-С2 по SFS-EN ISO 12944-2 (потери цинка в год до 0,7 мкм)

Лоток неперфорированный

Неперфорированные лотки – сплошные кабельные лотки (ЛГ) – обладают повышенной прочностью. Устойчивы к нагрузкам. В неперфорированных лотках есть только отверстия, предназначенные для крепления соединительными элементами.

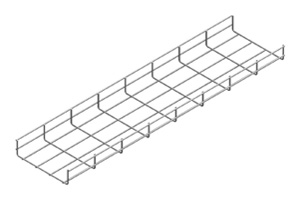

Лоток проволочный

Лоток проволочный изготавливается из проволоки, соединенной контактной сваркой индуктором. Такие лотки имеют сетчатую структуру. Для их монтажа необходим минимум аксессуаров. Соединение лотков осуществляется с помощью безвинтовых соединителей. Трасса из проволочных лотков для кабеля быстро собирается, подгонка и изменение направления лотка легко конфигурируется с помощью резки. Проволочные лотки обеспечивают удобство укладки и крепления сетей, а также оптимальное охлаждение высоконагруженных кабелей, их доступность и возможность быстрого осмотра. Покрытие проволочного лотка – электрохимическое цинкование.

Лоток лестничный

Лестничные лотки предназначены для прокладки проводов, кабельных сетей до 1000 В, отличаются высокой несущей способностью при собственном небольшом весе. Используются при открытых электропроводках. Лотки данного типа состоят из продольных профилей и поперечных перекладин, изготовленных из прокатной стали, оцинкованной горячим способом. Продольные профили имеют перфорацию. Монтаж лотков осуществляется с помощью стяжек или проволоки через отверстия в боковых стенках или с помощью U-образных прижимных скоб.

Монтаж лотков для кабеля

Компания «Мегатрон М» осуществляет не только поставки электротехнической и кабельной продукции и оказывает комплексное содействие в оснащении объектов «под ключ», но и выполняет монтаж лотков для кабеля.

Простота сборки кабельных лотков заметно увеличивает скорость монтажа кабельных трасс.

Наличие, размеры, цены на кабельные лотки металлические можно узнать по телефонам +375 17 336 1 336, +375 29 876 40 90, +375 29 103 9570.
