Самонесущий изолированный провод СИП

Провод СИП – самонесущий изолированный провод с алюминиевыми фазными жилами, предназначенный для передачи электроэнергии в магистральных линиях электропередач и ответвлениях от них. Применяется в воздушных силовых и осветительных сетях напряжением до 0,6/1 кВ или до 35 кВ частотой 50 Гц.

При монтаже СИП не требуются дополнительные тросы, которые обычно используются при прокладывании трасс для поддержки проводов и кабелей. Благодаря достаточной несущей способности СИП, легко выдерживает собственную массу, а также ветровые и снеговые нагрузки, именно поэтому провод и называют самонесущим.

Самонесущие изолированные провода отличаются длительным периодом эксплуатации, надежностью, устойчивостью к воздействию осадков и низких температур, меньшими транспортными потерями электроэнергии, гибкостью, удобством выполнения монтажных работ. Провода СИП в меньшей степени подвержены образованию наледи и налипанию снега, схлестыванию проводов, затрудняют сторонние несогласованные подключения к линии электропередачи. В отличие от неизолированных проводов, СИП изготавливаются со светостабилизированной полиэтиленовой изоляцией на фазных проводах.

Конструкция изолированных проводов СИП

  • Токопроводящие жилы:

Алюминиевые фазные жилы многопроволочные уплотненные (компактированные), имеют круглую форму. Провода СИП отличаются типом конструктивного исполнения – изготавливаются с нулевой несущей жилой или без нее. При наличии нулевой несущей жилы изолированные токопроводящие жилы скручиваются вокруг нулевой в правом направлении. Неизолированная нулевая несущая жила также изготавливается из алюминиевой проволоки со скруткой вокруг стального сердечника.

  • Изоляция:

Изготавливается из светостабилизированного сшитого полиэтилена, стойкого к влиянию солнечных лучей, температурному и физическому воздействию. Изолированные жилы отличаются расцветкой или цифровой маркировкой жил.

Конструктивное исполнение проводов СИП

Провода СИП отличаются вариантами конструктивного исполнения:

СИП-1 – выпускается с неизолированной нейтралью из алюминиевого сплава с большей несущей способностью; несущая нейтральная жила обычно имеет больший диаметр, чем токопроводящие жилы. СИП-1 не используется при прокладывании трасс по фасадам домов.

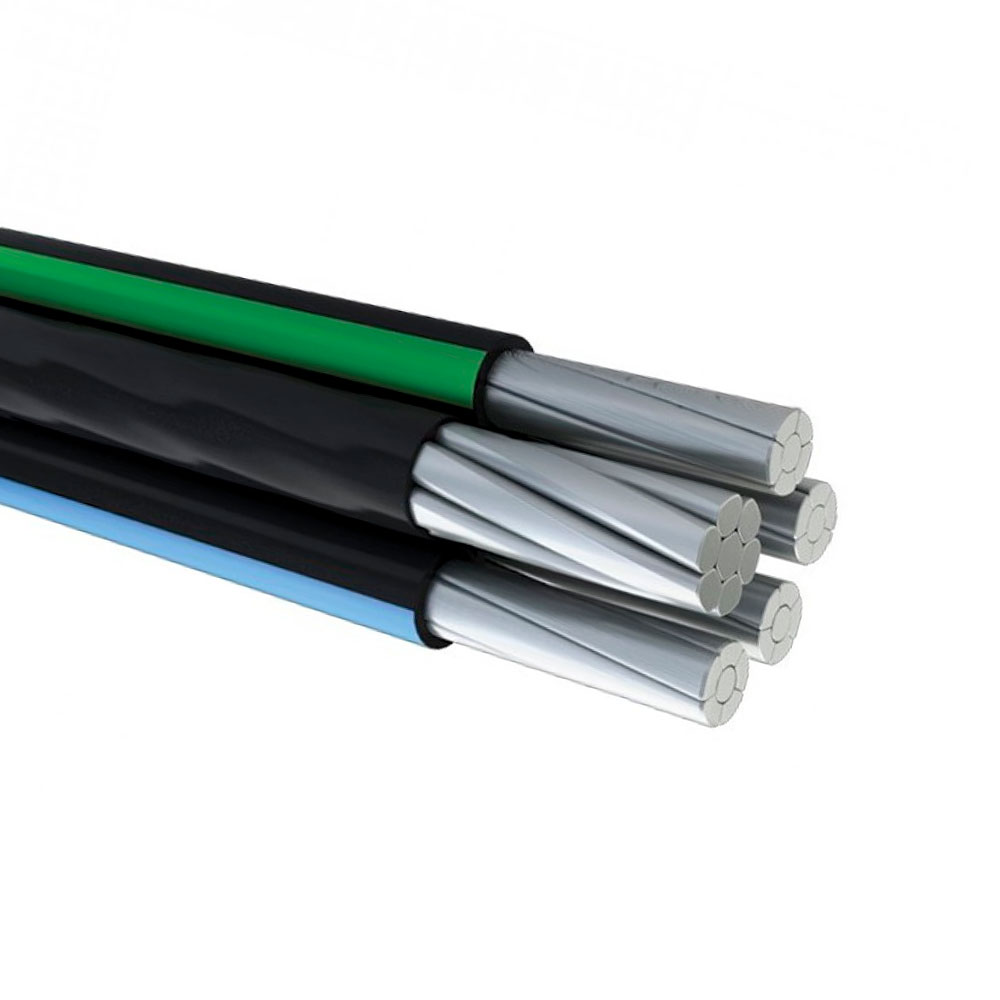

СИП-2 – провод изготавливается с нейтральной жилой, изолированной защитной оболочкой; может применяться во влажном климате, в регионах с повышенным содержанием солей в атмосфере (в морском климате). СИП-2 используют при проведении ответвлений от магистральных линий, в том числе при прокладывании по стенам жилых зданий.

СИП-3 – также изготавливается с изолированной нейтральной жилой, но в отличие от предыдущего вида, СИП-3 может использоваться в сетях с более высоким напряжением (до 35 кВ).

СИП-4 – изготавливается без несущей жилы, нагрузка распределяется на все токопроводящие жилы. Может иметь дополнительные сигнальные или осветительные жилы. Отличается меньшей прочностью по сравнению с предыдущими аналогами, изготовленными с несущей нейтральной жилой, поэтому СИП-4 не применяется при прокладывании трасс в регионах со снежными зимами. Используется при прокладывании ответвлений от магистральных линий электропередач с напряжением до 0,6/1 кВ.

СИП-5 – производится без несущей жилы, все изолированные токопроводящие жилы одинакового диаметра. В отличие от предыдущего аналога, СИП-5 не может иметь дополнительных осветительных жил.

Расшифровка маркировки СИП:

С – самонесущий

И – изолированный

П – провод

1, 2, 3, 4 или 5 – указывается тип конструктивного исполнения провода

Например, СИП-4 4х16: самонесущий изолированный провод, тип исполнения – 4; провод изготавливается с 4 токопроводящими алюминиевыми жилами с сечением 16 мм.

Провод СИП: технические характеристики

Токопроводящие жилы: алюминиевые уплотненные многопроволочные

Напряжение: 0,6/1 кВт – 35 кВ

Эксплуатация в температурном диапазоне: -40…+60°С

Допускается монтаж без предварительного подогрева провода при температуре, не ниже: -20°С

Допустимый минимальный радиус изгиба при монтажных работах: 10 наружных диаметров

Вид климатического исполнения: В, категория размещения 1, 2, 3 по ГОСТ 15150-69

Допустимый нагрев токопроводящих жил при эксплуатации: 90°С

Допустимый нагрев токопроводящих жил при коротком замыкании: 250°С

Период эксплуатации: 40 лет

Гарантийный период: 3 года

Виды самонесущего изолированного провода СИП

Постоянно в наличии на складе следующие виды самонесущего изолированного провода СИП:

СИП-4

Провод самонесущий изолированный СИП-4

СИП-5

Провод самонесущий изолированный СИП-5

СИП: преимущества применения изолированных самонесущих проводов

  • Прочность, устойчивость к механическим воздействиям
  • Водонепроницаемость
  • Высокие диэлектрические характеристики при минимальных диэлектрических потерях
  • Широкий температурный диапазон использования (нижний температурный предел использования проводов с изоляцией из сшитого полиэтилена без изменения его физических и диэлектрических свойств составляет -60°С)
  • Удобный и простой монтаж, в том числе на разноуровневых трассах и при смене направления прокладки провода:
    – облегченный вес с меньшей нагрузкой на опорные конструкции за счёт уменьшения диаметра и веса провода благодаря применению уплотненных жил,
    – гибкость;
    – допускается совместная подвеска на опорных конструкциях проводов с разным уровнем напряжения,
    – возможен монтаж проводов СИП в зимнее время без предварительного подогрева провода
    – допустимая высота над уровнем земли составляет 4 м
  • Устойчивость к налипанию снега и образованию наледи
  • Безопасность обслуживания ЛЭП

Продажа провода СИП в Минске

Купить провод СИП в Минске можно в электротехнической компании «Мегатрон М». Провода СИП-1, СИП-2, СИП-3, СИП-4, СИП-5 постоянно в наличии на складе! По предварительной договоренности возможна доставка по Беларуси.

«Мегатрон М» – официальный поставщик светотехнической и кабельно-проводниковой продукции известных производителей в Республику Беларусь. Цены прямого поставщика, разработана система скидок для постоянных клиентов и оптовых покупателей.

Являясь компанией полного цикла, «Мегатрон М» обеспечивает быструю доставку всей необходимой продукции на объект заказчика, полная комплектация «под ключ». Консультация, помощь в разработке проекта, удешевлении объекта, подборе кабельно-проводниковой, светотехнической продукции в соответствии с техническими требованиями проекта.
